รายละเอียดสินค้า:
|
| ช่วงลดทอน: | 0~40 เดซิเบล | การสูญเสียการแทรก: | ≤1.5 dB |
|---|---|---|---|
| ประเภทไฟเบอร์: | 9/125 um โหมดเดี่ยว | ความสามารถในการทำซ้ำ: | ≤ ±0.02 เดซิเบล |
| ผลตอบแทนขาดทุน: | > 45 เดซิเบล | กำลังไฟฟ้าเข้าที่ปลอดภัยสูงสุด: | +20dBm |
| อุณหภูมิในการทำงาน: | 0～ +40℃ | ||
| เน้น: | ตัวลดทอนแสงแบบปรับแสงได้ 4 ช่อง,ตัวลดทอนแสงแบบปรับแสงได้ 1.5dB |
||

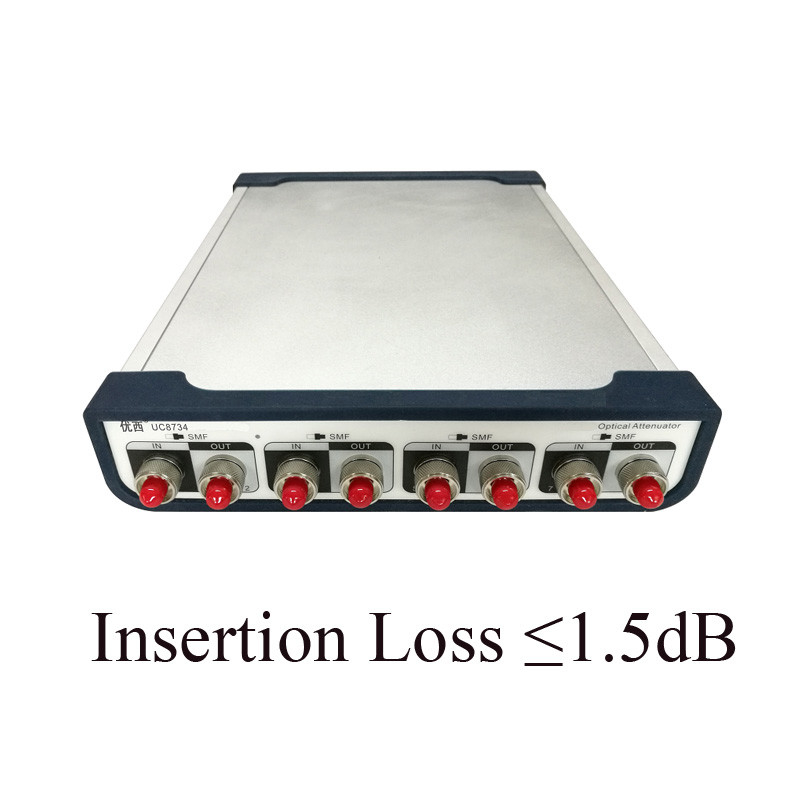

UC8734 ตัวลดทอนสัญญาณออปติคัลควบคุมแบบ 4 ช่องสัญญาณ
คำอธิบายส่วนต่อประสานผลิตภัณฑ์
หน้าเครื่อง
UC8734 เป็นตัวลดทอนสัญญาณออปติคัลโหมดเดียว 4 ช่องสัญญาณ
"IN" คือทางเข้าแหล่งกำเนิดแสง และ "OUT" คือเต้าเสียบแหล่งกำเนิดแสง
ที่ด้านหลังเครื่อง
ข้อกำหนดของแหล่งจ่ายไฟ Ac
เครื่องมือนี้สอดคล้องกับระเบียบข้อบังคับเกี่ยวกับแรงดันไฟฟ้าเกินคลาส IIแรงดันไฟฟ้าที่ใช้งานคือแรงดันไฟฟ้า AC 100 ~ 240V ช่วงความถี่ 48-66Hz แรงดันไฟฟ้า 115V เมื่อกระแสไฟบริโภคสูงสุดคือ 230mA;แรงดันไฟฟ้าที่ใช้งาน 230V มากที่สุด
กระแสไฟบริโภคสูงสุดคือ 120mA
สายไฟ
ตามมาตรฐานความปลอดภัยสากล เครื่องมือนี้มีสายไฟ 3 แกนที่ตรงตามมาตรฐานแห่งชาติต่อสายไฟเท่านั้น เสียบเข้ากับเต้ารับที่มีสายดิน
ไฟแสดงสถานะเพาเวอร์
ไฟแสดงสถานะเพาเวอร์จะสว่างขึ้นเมื่อเปิดเครื่อง
คำอธิบายอินเทอร์เฟซการสื่อสาร
มีพอร์ตสื่อสารสองพอร์ตที่แผงด้านหลังของเครื่องมือ ได้แก่ อินเทอร์เฟซ USB และอินเทอร์เฟซ RS232
อินเทอร์เฟซ USB
อินเทอร์เฟซ USB เป็นอินเทอร์เฟซ B-type 4 คอร์มาตรฐาน ซึ่งสามารถเชื่อมต่อกับเครื่องมือและพีซี และเครื่องมือสามารถควบคุมได้โดยซอฟต์แวร์ตรวจสอบ
พอร์ตอนุกรม RS232
พารามิเตอร์พอร์ตอนุกรมของเครื่องมือถูกกำหนดเป็นค่าคงที่การตั้งค่าพารามิเตอร์พอร์ตอนุกรมของคอมพิวเตอร์ต้องตรงกับการตั้งค่าพารามิเตอร์เครื่องมือ
พารามิเตอร์คงที่:
อัตราบอด: 115,200
จำนวนหลัก: 8
ตรวจสอบ: ไม่มี
หมายเลขหยุด: 1
อินเทอร์เฟซ RS232
อินเทอร์เฟซ LAN
โหมดการทำงาน: โหมดเซิร์ฟเวอร์ UDP
ออปติคัลเอาต์พุต/อินพุตอินเทอร์เฟซ
อินเทอร์เฟซตัวเชื่อมต่อไฟเบอร์ออปติกสำหรับเอาต์พุตสัญญาณเลเซอร์เลือกตัวเชื่อมต่อ FC/PC หรือ FC/APC และประเภทไฟเบอร์ SMF หรือ MMF ตามคำแนะนำบนฉลาก
เต้าเสียบเอาต์พุตแบบซิงโครนัส
ขั้วต่อ SMAเมื่อโมดูลแหล่งกำเนิดแสงกำลังสแกน ช่องเอาท์พุตแบบซิงโครนัสจะส่งสัญญาณพัลส์ทริกเกอร์
คุณสมบัติของสินค้า:
สามารถตั้งค่าการลดทอนของแสงและพลังงานแสงได้อย่างรวดเร็วและแม่นยำ และเวลาในการรักษาเสถียรภาพของการควบคุมพลังงานด้วยแสงน้อยกว่า 100 มิลลิวินาที
ตัวลดทอนหลายช่องสัญญาณถูกตั้งค่าไว้ในเวลาเดียวกัน หลายพอร์ตจะถูกวัดในเวลาเดียวกัน ช่วยประหยัดเวลาในการวัดได้มาก
เครื่องวัดพลังงานแสงที่มีความแม่นยำสูงในตัวช่วยให้มั่นใจได้ถึงความเสถียรและความถูกต้องของการตรวจสอบพลังงาน
ใช้งานง่าย ส่วนต่อประสานกราฟิกกับผู้ใช้ที่ใช้งานง่าย แสดงตัวอย่างข้อมูลหลายช่องพร้อมกัน สถานะการทดสอบได้อย่างรวดเร็ว
โครงสร้างขนาดเล็กกะทัดรัดสามารถปรับแต่งอุปกรณ์ได้หลายแบบเพื่อการใช้งานแบบเรียงซ้อนเพื่อขยายจำนวนช่องสัญญาณ
