รายละเอียดสินค้า:
|
| แพ็คเกจอุปกรณ์: | ผีเสื้อ | ประเภทตัวเชื่อมต่อ: | FC/APC (อแดปเตอร์อื่นๆ สามารถปรับแต่งได้) |
|---|---|---|---|
| แบนด์วิดธ์@3 dB: | ＜ 0.1 นาโนเมตร | แบนด์วิดท์@20 dB: | ＜ 0.5 นาโนเมตร |
| SMSR: | ＞ 45 dB (1270nm เป็นต้น) | ความยาวคลื่นเสริม: | 1305/1308 |
| เน้น: | ตัวลดทอนแสงออปติคัลเดสก์ท็อปที่ควบคุมโดยโปรแกรม,ตัวลดทอนแสงออปติคัลเดสก์ท็อป 1.8dB |
||
โปรแกรมควบคุมออปติคอล Attenuator สูญเสียการแทรก 1.8dB ความแม่นยำ0.1dB
UC8130 แหล่งเลเซอร์ DFB หลายช่องสัญญาณ

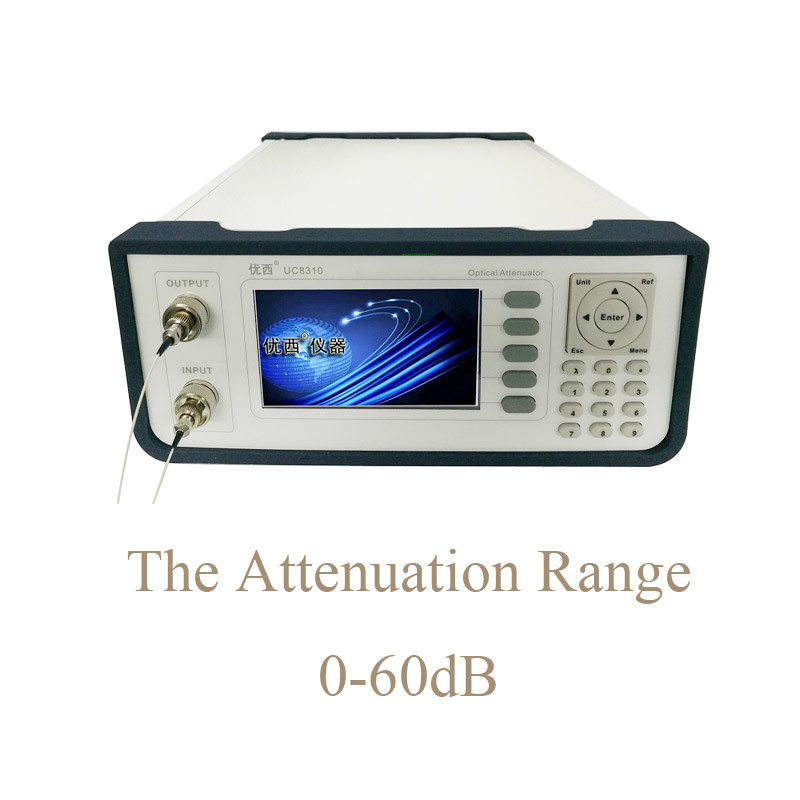

UC8310/UC8320 ออปติคัล Attenuator แบบเดสก์ท็อปเป็นเครื่องมือลดทอนกำลังแสงแบบออปติคัลที่มีความแม่นยำสูงและมีช่วงกว้าง วิธีการรับข้อมูลและวิธีการประมวลผลแบบใหม่นี้ถูกนำมาใช้ ซึ่งมี SNR ที่ใหญ่กว่าและความเร็วในการตอบสนองที่เร็วขึ้น และสามารถเข้าถึงช่วงการลดทอนแบบไดนามิกที่มีขนาดใหญ่และต่อเนื่องได้อย่างต่อเนื่อง 0-60 เดซิเบล
ตัวลดทอนสัญญาณออปติคัลเดสก์ท็อป UC8310/UC8320 ส่วนใหญ่ใช้สำหรับการสร้างสมดุลของช่องสัญญาณ การปรับสมดุลกำลัง ความลาดเอียงของการเพิ่มและการปรับกำลังในระบบ DWDM ตลอดจนการวัดแสงและการใช้ส่วนประกอบ AWG & PLC แอมพลิฟายเออร์ออปติคัล และเส้นใยแก้วนำแสงทั่วไปอื่นๆ
ใช้ UC8310 เป็นตัวอย่าง:
คำอธิบายส่วนต่อประสานผู้ใช้
มุมมองด้านหน้าของเจ้าบ้าน
พอร์ตเอาต์พุตออปติคัลและพอร์ตอินพุตออปติคัลคือพอร์ต FC/PC ใช้ UC8310 เป็นตัวอย่าง:
ข้อกำหนดของแหล่งจ่ายไฟ
ตัวลดทอนสัญญาณแสงแบบตั้งโต๊ะ UC8310/UC8320 เป็นไปตามข้อกำหนดแรงดันไฟฟ้าเกิน Class II แรงดันไฟฟ้าที่ใช้งานคือแรงดันไฟฟ้า AC 100 ~ 240V ช่วงความถี่คือ 48 ~ 66Hz แรงดันไฟฟ้าในการทำงาน 115V กระแสไฟที่ใช้สูงสุดคือ 230mA เมื่อแรงดันไฟฟ้าทำงาน 230V กระแสไฟบริโภคสูงสุดคือ 120mA
ข้อกำหนดสายไฟ
ตามมาตรฐานความปลอดภัยสากล เครื่องมือนี้มีสายไฟ 3 แกนที่ตรงตามมาตรฐานแห่งชาติ ต่อสายไฟเข้ากับเต้ารับที่มีการป้องกันภาคพื้นดินเท่านั้น
อินเทอร์เฟซการสื่อสาร
ช่องเสียบยูเอสบี
อินเทอร์เฟซ USB เป็นอินเทอร์เฟซ B-type 4 คอร์มาตรฐาน ซึ่งสามารถเชื่อมต่อกับ UC8310/UC8320 และ PC ได้ และสามารถควบคุมเครื่องมือได้โดยซอฟต์แวร์ตรวจสอบ
สายต่อ USB
ความยาวของสาย USB ไม่เกิน 5 ม.มิฉะนั้น จะสามารถใช้ได้เฉพาะตัวขยายอุปกรณ์ต่อพ่วง USB ของบริษัทอื่นเท่านั้นโดยทั่วไปความยาวส่วนขยายสูงสุดสามารถเข้าถึง 50 ม.
พอร์ตอนุกรม RS232
พารามิเตอร์พอร์ตอนุกรมของเครื่องมือถูกกำหนดให้เป็นค่าคงที่ การตั้งค่าพารามิเตอร์พอร์ตอนุกรมของคอมพิวเตอร์ต้องตรงกับการตั้งค่าพารามิเตอร์เครื่องมือ
นิยามพินอินเทอร์เฟซ RS232
RS232 เชื่อมต่อกับสายเคเบิล
คำจำกัดความของพินตัวเชื่อมต่อของสายเชื่อมต่อ RS232:
| ปลั๊ก DB9 | DB9 พิน | ||
| เข็มหมุด | หมายเหตุ | เข็มหมุด | หมายเหตุ |
|
2 |
ข้อมูลที่ได้รับ | 2 | ส่งข้อมูล |
| 3 | ส่งข้อมูล | 3 | ข้อมูลที่ได้รับ |
| 5 | สัญญาณกราวด์ | 5 | สัญญาณกราวด์ |
หมายเหตุ: สำหรับการสื่อสารพอร์ตอนุกรม ให้ใช้โมเด็ม null เพื่อเชื่อมต่อสายเคเบิล
