รายละเอียดสินค้า:
|
| องค์ประกอบเซนเซอร์: | InGaAs | ช่วงความยาวคลื่น: | 850 ~ 1700 นาโนเมตร |
|---|---|---|---|
| ช่วงกำลัง: | + 5 ~ -80dBm | แอพลิเคชันประเภทไฟเบอร์: | มาตรฐาน SM และ MM |
| อินเทอร์เฟซการสื่อสาร: | USB + trig | ขนาด: | สูง 52 มม. กว้าง 60 มม. 150 มม. หนา |
| เน้น: | เครื่องวัดพลังงานแสง USB,เครื่องวัดพลังงานแสงแบบไดนามิก |
||
USB Optical Power Meter โมดูล Rapid Sampling Dynamic Range +5~-80dBm

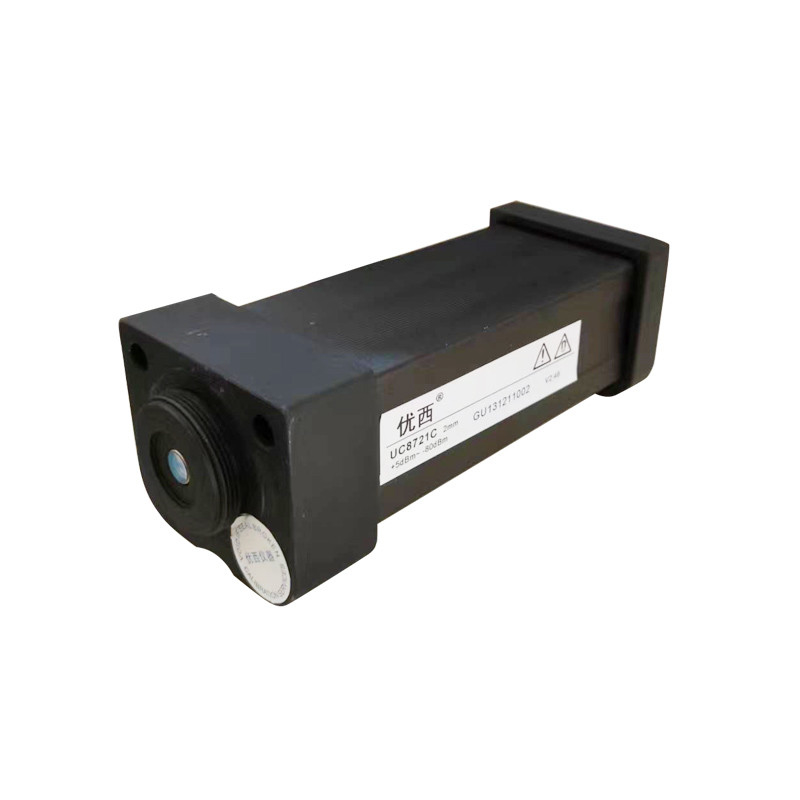

UC8721 โมดูลมิเตอร์วัดพลังงานแสง USB
การแนะนำสินค้า
UC8721 เป็นโมดูลมิเตอร์วัดพลังงานออปติคัลอินเทอร์เฟซ USBช่วงเวลาสุ่มตัวอย่างมีระดับไมโครวินาที และสามารถรวบรวมและประมวลผลข้อมูลด้วยความเร็วสูง
โมดูลมิเตอร์วัดพลังงานแสง UC8721 มีพอร์ตสื่อสาร USB ที่เชื่อมต่อกับพีซีผู้ปฏิบัติงานใช้โปรแกรมสาธิตเพื่อควบคุม UC8721 ดูค่าการวัดและตั้งค่าพารามิเตอร์โมดูลวัดพลังงานแสง UC8721 ให้ประสิทธิภาพที่เหนือกว่าในการทดสอบส่วนประกอบ DWDM, ส่วนประกอบ AWG&PLC, แอมพลิฟายเออร์ออปติคัล และการทดสอบไฟเบอร์ออปติกทั่วไปและการใช้งานการวัดอื่นๆเมื่อเปรียบเทียบกับโมดูลมิเตอร์วัดกำลังไฟฟ้าอื่นๆ ของ UC Instruments UC8721 มีการสุ่มตัวอย่างด้วยความเร็วสูงและมีขนาดที่กะทัดรัด และเหมาะอย่างยิ่งสำหรับระบบสุ่มตัวอย่างมิเตอร์วัดกำลังแบบออปติคัลซึ่งประกอบเป็นรูปทรงต่างๆ และหลายช่องสัญญาณ
ควรใช้ซอฟต์แวร์
โมดูลมิเตอร์วัดพลังงานแสง UC8721 สามารถสื่อสารกับพีซีผ่านสายสื่อสาร USB ในตัวโมดูลมิเตอร์วัดพลังงานแสง UC8721 สามารถใช้ซอฟต์แวร์แอปพลิเคชันที่ Guangzhou Youxi จัดหาให้เพื่อตั้งค่าพารามิเตอร์ของโมดูลและดำเนินการกับแอปพลิเคชันทั้งหมด
อธิบายด้วยอินเทอร์เฟซประตู
สายเคเบิลหุ้มฉนวนแกน USB ถึง 1B4
พอร์ตการสื่อสารเชื่อมต่อกับสายป้องกันหลัก USB ถึง 1B4 ซึ่งสามารถเชื่อมต่อโดยตรงกับพีซีเพื่อสร้างการสื่อสาร
พอร์ตอินพุตแบบซิงโครนัส
พอร์ตอินพุตสัญญาณซิงโครนัส โดยใช้ขั้วต่อ SMA รับสัญญาณทริกเกอร์พัลส์จากภายนอก ขอบที่เพิ่มขึ้นจะมีประสิทธิภาพ
อินเทอร์เฟซอินพุตออปติคัล
พอร์ตอินพุตสัญญาณเลเซอร์เมื่อจัมเปอร์ไฟเบอร์ออปติกเชื่อมต่อกับโมดูลมาตรวัดพลังงานแบบออปติคัล ต้องใช้อะแดปเตอร์เชื่อมต่อที่อยู่ตรงกลางอะแดปเตอร์เชื่อมต่อต้องตรงกับประเภทของขั้วต่อมิเตอร์ไฟฟ้าและขั้วต่อไฟเบอร์
รูปภาพต่อไปนี้แสดงรายการอะแดปเตอร์เชื่อมต่อทั่วไปสองตัวสำหรับเชื่อมต่อไฟเบอร์ออปติกกับเครื่องวัดพลังงานแบบออปติคัล UC8721 เพื่อใช้อ้างอิง
