รายละเอียดสินค้า:
|
| ความยาวคลื่นการทำงาน: | 1260 ~ 1650 นาโนเมตร | รูปแบบการดำเนินงาน: | วว |
|---|---|---|---|
| ประเภทไฟเบอร์: | โหมดเดียว SFM-28 | อุณหภูมิในการทำงาน: | 0 ～ +40℃ |
| ขนาด: | กว้าง 235 มม. สูง 55 มม. ลึก 320 มม | น้ําหนัก: | 3.0 กก |
| ประเภทเครื่องเชื่อม: | เอฟซี/เอพีซี | ||
| เน้น: | แหล่งกำเนิดแสงบรอดแบนด์ 235 มม.,แหล่งกำเนิดแสงบรอดแบนด์ 30dBm |
||
แหล่งแสงเบนด์กว้าง แหล่งแสงหลายเบนด์ ความหนาแน่นของพลังงานที่ต้องการ -30dBm

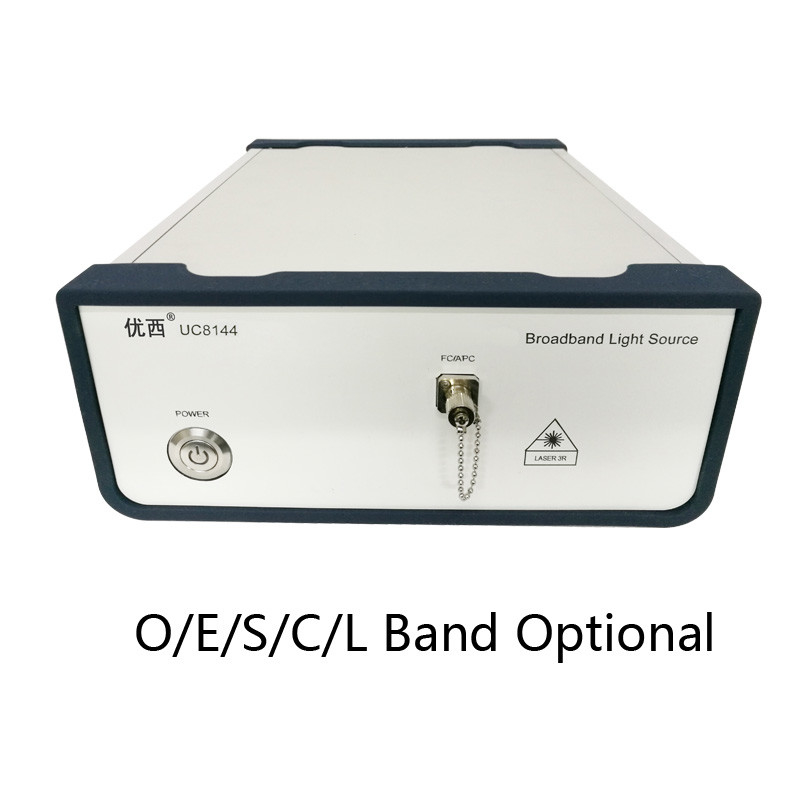

UC8144 แหล่งแสงเบนด์กว้าง
| รุ่น # | UC8144 |
|
การปฏิบัติการความยาวคลื่น |
1260 ~ 1650 nm |
| ระยะความกว้าง @-10 dB | ≥390 nm |
| พลังการออก | ≥10dBm |
| ความหนาแน่นของสายสี | ≥-28dBm/nm |
| ประเภทเครื่องเชื่อม | FC/APC (ตัวปรับเปลี่ยนอื่น ๆ สามารถปรับแต่งได้) |
|
ความมั่นคงของความหนาแน่นของสายสีภายใน 15 นาที |
< ± 0.03 dBm/nm |
|
อัตราการออกกําลัง ความมั่นคงภายใน 15 นาที |
< ± 0.01 dB |
|
พลังงานออก ความมั่นคงภายใน 8 ชั่วโมง |
≤ ± 0.05 dB |
| รูปแบบปฏิบัติการ | CW |
| ประเภทเส้นใย | SFM-28 แบบเดียว |
| อุณหภูมิการทํางาน | 0 °C +40 °C |
| อุณหภูมิในการเก็บ | -30 ∙ +80 °C |
| พลังงาน | AC 110 ~ 220 V±10%, 50Hz/60Hz, 20W |
| ขนาด | 235mm W, 55 mm H, 320 D mm |
| น้ําหนัก | 3.0 กิโลกรัม |
คําแนะนําการใช้
1- แรงไฟฟ้า
ก่อนเปิดอุปกรณ์ ตรวจสอบว่าความดันการเข้าเป็นความดันการเข้าระดับของอุปกรณ์และว่าการติดต่อดินดีหรือไม่ แหล่งแสงใช้แหล่งพลังงาน 220V AC 50Hz AC
2.ส่วนสําคัญ คําอธิบาย
สลับไฟฟ้า:หลังจากเชื่อมสายไฟฟ้าแล้ว เปิดสวิทช์ไฟฟ้าในอุปกรณ์ และตัวชี้สัญญาณไฟฟ้าจะส่อง
เลเซอร์สวิทช์ ON กุญแจ:กดปุ่มนี้เพื่อเปิดหรือปิดแสงออกเลเซอร์ แต่แหล่งแสงภายในเครื่องป้องกันเลเซอร์ โดยใช้เทคโนโลยีเริ่มต้นช้าและปิดช้าของโปรแกรม หลังจากกดปุ่มใช้เวลา 30 วินาทีในการเปิดไฟโดยปกติ หรือปิดไฟโดยสิ้นเชิง, การเคลื่อนไหวขึ้น, แสดงให้เห็นว่าเลเซอร์อยู่ในสภาวะ ON;, กดลง, แสดงให้เห็นว่าเลเซอร์อยู่ในสภาวะ OFF. แหล่งแสงมีฟังก์ชันความจํา. เมื่อเลเซอร์เปิด,พลังงานออกของแหล่งแสงจะอัตโนมัติฟื้นฟูไปยังพลังงานออกล่าสุด.
3.เปิด/ปิดเครื่องมือ คําแนะนํา
การเริ่มต้น:
1) กดปุ่ม Power เพื่อเปิด Power
2) ถอดหมวกออกของเลเซอร์และเชื่อมต่อ jumper ที่ตรงกัน
3) กดปุ่มเปิดเลเซอร์
หมายเหตุ:1. หลังจากการปิดไฟฟ้า, มันควรเป็นอย่างน้อย 30 วินาที ก่อนที่ไฟฟ้าสามารถเริ่มต้นใหม่. ไม่เช่นนั้น, ชีวิตการใช้งานเลเซอร์จะได้รับผลกระทบ
2, การทํางานที่มั่นคงของแหล่งแสงต้องการ 30 นาทีเพื่อเริ่มเวลาอุ่น
ระยะปิด:
1) กดเลเซอร์ ON เลเซอร์
2) กดปุ่ม Power เพื่อปิดไฟฟ้า
4ไฟชี้
ตัวชี้วัดประสิทธิภาพ การชี้วัดประสิทธิภาพ: ถ้าประสิทธิภาพเป็นปกติ ตัวชี้วัดเป็นสีแดง
เลเซอร์เปิดตัว: เลเซอร์เป็นสีเขียวเมื่อมันเริ่มต้นปกติ
1ความมั่นคง: แหล่งแสงมีความมั่นคงสูง เพื่อรับประกันความมั่นคงของผลิตภัณฑ์ระหว่างการใช้งาน กรุณาให้ความสนใจในข้อต่อไปนี้
1) ก่อนการใช้งาน, กรุณาให้แน่ใจว่าการรักษาหน้าปลายเส้นใยหางผลิตสะอาด, โดยเฉพาะอย่างยิ่งถ้ามีสกปรกบนหน้าปลายผลิต, มันจะส่งผลต่อพลังงานและความมั่นคงทางออทคติกผลิต.
2) หลีกเลี่ยงการใช้ผลิตภัณฑ์ในสภาพแวดล้อมที่สกปรกและสั่นสะเทือน ผลิตภัณฑ์มีส่วนประกอบทางออปติกที่มีความแม่นยํา ฝุ่นและสั่นสะเทือนมากขึ้นจะทําให้คุณภาพของส่วนประกอบเสื่อมลงซึ่งจะทําให้ความมั่นคงของผลิตภัณฑ์ลดลง.
3) หลีกเลี่ยงการใช้ผลิตภัณฑ์ในสภาพแวดล้อมที่มีการเปลี่ยนแปลงอุณหภูมิและความชื้นที่ใหญ่ แม้ผลิตภัณฑ์จะมีอุณหภูมิและความชื้นที่กว้างอัตราการเสถียรภาพที่ให้บริการถูกให้บริการในช่วงการเปลี่ยนแปลงสิ่งแวดล้อมที่เล็กเมื่ออุณหภูมิและความชื้นเปลี่ยนแปลงมาก อุปกรณ์จะกําหนดสมดุลที่มั่นคงโดยอัตโนมัติเวลาความแข็งแรงของความร้อนที่กําหนดไว้ที่ต้องการเมื่ออุปกรณ์เริ่มต้น. แนะนําให้ใช้ 30 นาที
4) ใช้กระโดดแสงที่มีคุณภาพดีและอินเตอร์เฟซที่ตรงกับอุปกรณ์ในการเชื่อมต่อสายออก ในหลักการ, ยิ่งกระโดดสั้น, ยิ่งดีและไม่ให้กระโดดเคลื่อนไหวอย่างอิสระ.
2การควบคุมแสงสะท้อน:
สําหรับเลเซอร์ประสิทธิภาพสูง แสงที่สะท้อนออกมาใดๆ อาจทําให้เลเซอร์ทํางานไม่มั่นคง หรือแม้กระทั่งทําให้เลเซอร์เสียหาย ส่วนใหญ่ของแสงที่สะท้อนออกมามาจาก:อัตราการเสียคืนของอุปกรณ์ที่ไม่ดี, และแสงของตัวเองหรือความยาวคลื่นอื่น ๆ นําโดยโครงสร้างเส้นทางออปติกบางในเลเซอร์ ก่อนเชื่อมแหล่งแสงกับเส้นทางออปติกให้แน่ใจว่าไม่มีแสงสะท้อนเข้าไปในอุปกรณ์.
3การป้องกัน ESD:
เลเซอร์ภายในและชิปบางชิปเป็นอุปกรณ์ที่มีความรู้สึกต่อไฟฟ้าสแตตติก เมื่อร่างกายมนุษย์หรือวัตถุอื่น ๆ ที่มีไฟฟ้าสแตตติกสูงสัมผัสอุปกรณ์ โดยเฉพาะส่วนเชื่อมที่เปิดเผยอุปกรณ์อาจได้รับความเสียหายอย่างไม่แก้ไขได้ดังนั้นจึงแนะนําว่า: อุปกรณ์ต้องติดดินได้ดี และผู้ใช้ใช้มาตรการป้องกันไฟฟ้าสแตตติก
4พลังงานไฟฟ้า:
ให้แน่ใจว่าไฟฟ้าเข้าอยู่ในช่วงความแรงกดและกระแสที่ต้องการตามรายละเอียดของอุปกรณ์ และอย่าตัดไฟฟ้าโดยบังเอิญเมื่ออุปกรณ์กําลังใช้
5ความปลอดภัยส่วนตัว
อย่ามองตรงไปยังหน้าปลายการออกไฟเบอร์ออปติก เมื่อแหล่งแสงทํางาน ไม่ว่าจะเป็นจุดออกแหล่งแสงหรือจุดเชื่อมต่อภายนอกอย่าให้ผิวหน้า ติดแสงสว่างซึ่งอาจทําให้เกิดการบาดเจ็บอย่างร้ายแรง
สินค้าเลเซอร์ประเภท IIIb
ระวัง:การใช้เครื่องควบคุม, การปรับและวิธีการอื่นที่ไม่ได้กําหนดไว้ในข้อนี้ อาจส่งผลให้เกิดการเผชิญหน้ากับรังสีเลเซอร์ที่อันตราย
