รายละเอียดสินค้า:
|
| อัตราข้อมูล: | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.59.953、10.00、10.3125、10.52、10.709、11 | ประเภท: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| แอมพลิจูดเอาต์พุตของสัญญาณ (ปลายด้านเดียว): | 800 | การผลิตข้อมูล jitter: | 1.5 ((ต่ํากว่า 10.3125G) |
| การออกเวลา: | 156.25 | ความไวของอินพุตสัญญาณข้อมูล (ปลายด้านเดียว): | 0.1 |
| การตัดแผนที่ตา: | 52 | ||
| เน้น: | 15G ความเร็วเต็ม BERT,ขั้นต่ํา 2 ช่อง BERT,10G อัตราเต็ม BERT |
||

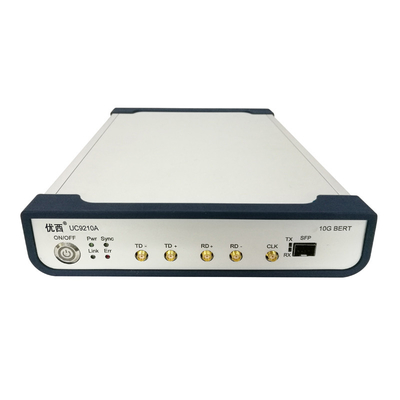

10G ความเร็วเต็ม BERT การสนับสนุน 622M-15G แรงไฟฟ้า 1 ปาก 2 ช่อง
| เลข P | อาราเมตร | MIN | ประเภท | MAX | หน่วย |
| 1 | อัตราข้อมูล | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 | แบบ | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 | เวลาขึ้นและตก ((20% ถึง 80%) | 18 | 23 | ps | |
| 4 | การสับเปลี่ยนชนิด | รองรับการส่งและรับสัญญาณกลับ | |||
| 5 | อัมพลิทูดออกสัญญาณ (ปลายเดียว) | 200 | 800 | 1000 | mV |
| 6 | การออกข้อมูล jitter ((RMS) | 1.5 ((10.3125G下) | ps | ||
| 7 | อินเตอร์เฟซการเข้าและการออกข้อมูล | ระยะความแตกต่าง, การเชื่อมต่อ AC, อัตราต่อต้าน 50 Ohm, SMA | |||
| 8 | การออกเวลา | 100 | 156.25 | 156.25 | MHz |
| 9 | ความรู้สึกในการเข้าสัญญาณข้อมูล (แบบเดียว) | 0.1 | Vpp | ||
| 10 | การตัดแผนที่ตา | 50 | 52 | 54 | % |
| 11 | อุณหภูมิการทํางาน | 10 | 25 | 50 | °C |
ลักษณะการทํางาน
1 ช่องทาง SFP และ 1 ช่องทางไฟฟ้า 2 ช่องทางเข้าและออกร่วมกัน การทดสอบรหัสความผิดพลาดสามารถเป็นอิสระ
รองรับการตรวจสอบความผิดพลาดต่อเนื่องและการตรวจสอบความผิดพลาดเวลา
รองรับอัตราเต็มจาก 622M ถึง 11.7Gbps
ประเภทรหัสสนับสนุน: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
1 ช่องทางออกของนาฬิกา JITTER ต่ํา ช่องทางออปติก และช่องทางไฟฟ้าแบ่งปันนาฬิกาหนึ่ง ช่องทางสองช่องทางร่วมนาฬิกา
โหมดสื่อสาร USB HID หรือ USB-COM
เครื่องวัดความผิดพลาดรหัสมีลักษณะและฟังก์ชันหลักต่อไปนี้:
1การวัดความแม่นยําสูง: เครื่องวัดความผิดพลาด 4 ช่องใช้เทคโนโลยีนาฬิกาแม่นยําและการเก็บตัวอย่างเพื่อวัดอัตราความผิดพลาดบิตอย่างแม่นยําในเวลาจริง
2. การแสดงและการวิเคราะห์ฟังก์ชัน: ผลการวัดอัตราความผิดพลาดบิตสามารถแสดงในเวลาจริงผ่านจอแสดงหรือจอดิจิตอลและบางรุ่นที่ก้าวหน้าของเครื่องวัดความผิดพลาดยังมีการบันทึกข้อมูล, การแสดงแผนภูมิและฟังก์ชันการวิเคราะห์ข้อมูล ซึ่งสะดวกสําหรับผู้ใช้ในการวิเคราะห์และประเมินผลการวัดต่อไป
