รายละเอียดสินค้า:
|
| แพ็คเกจอุปกรณ์: | บัตเตอร์ฟลาย/ถึง | ความยาวคลื่น: | L2(1295.56/1300.05/...) |
|---|---|---|---|
| แบนด์วิธ @3 เดซิเบล: | น้อยกว่า 0.1 นาโนเมตร | แบนด์วิธ @20 เดซิเบล: | น้อยกว่า 0.5 นาโนเมตร |
| ความเสถียรของกำลังขับ (15 นาที): | ≤±0.01 เดซิเบล | SMSR: | > 40 เดซิเบล |
| เน้น: | แหล่งกำเนิดแสงเลเซอร์แบบปรับได้หลายช่อง UC,แหล่งกำเนิดแสง LanWDM 1.0nm,0.01dB แหล่งเลเซอร์ที่ปรับได้ |
||

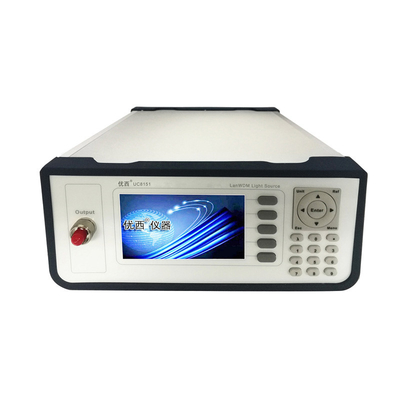

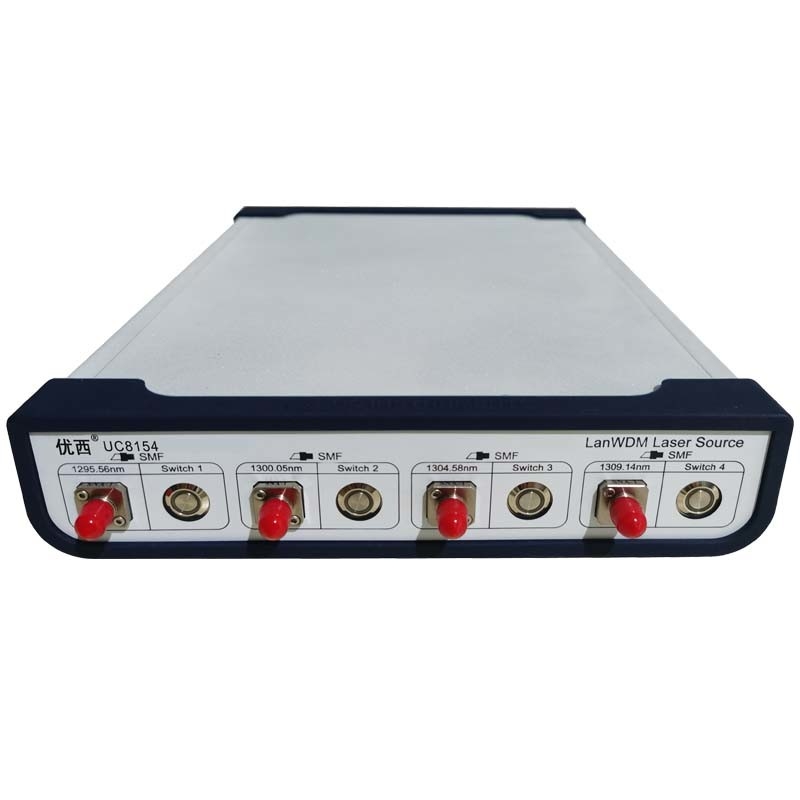

U8151/8154แหล่งแสง LanWDM หลายช่อง ความแม่นยําความยาวคลื่น 1.0nm ความมั่นคง 0.01dB
แหล่งแสง LANWDM สามารถใช้ได้สําหรับอุปกรณ์ WDM CWDM, อุปกรณ์ DWDM WDM ความแม่นยําสูง, อุปกรณ์ AWG, อุปกรณ์ PLC แบบนําคลื่นทางแสงเครื่องเสริมเสียงแสง EDFA และการวัดและการใช้งานไฟเบอร์ออปติกอออปติกทั่วไปอื่น ๆ, เหมาะสําหรับคอปเลอร์และส่วนประกอบของ PLC ปรับร่องคลื่นแบบเรียบ
โดยสรุปรายละเอียด รายละเอียดของรุ่นสินค้าที่แตกต่างกันที่อธิบายในรูปตาราง ได้แยกออกดังนี้:
| รูปแบบและนัยท้าย | 8154-L1TP | 8154-L1BP | 8154-L2BP | 8154-L2BV | 8151-L1TP | 8151-L2BP | 8151-L2BV |
| ความยาวคลื่นL1 ((1271 / 91/...) | √ | √ | √ | ||||
| ความยาวคลื่นL2 ((1295 / 00/...) | √ | √ | √ | √ | |||
| แพ็คเกจอุปกรณ์โคเอชเชียล | √ | √ | |||||
| แพ็คเกจอุปกรณ์ Butterfly | √ | √ | √ | √ | √ | ||
| ความยาวคลื่นสี่แยกออกเป็นช่องทางออกสี่ | √ | √ | √ | √ | |||
|
สี่ระดับความยาวคลื่นและสี่ในหนึ่งการออก |
√ | √ | √ | ||||
|
ขนาดความยาวคลื่นเท่ากัน |
√ | √ | √ | √ | √ | ||
|
ออกกําลังปรับขนาดสี่ระดับความยาวคลื่น |
√ | √ |
รายละเอียด
| รุ่น | 8154-L1TP/8151-L1TP | 8154-L1BP/V/ 8151-L1BP/V | 8154-L2BP/V/8151-L2BP/V | |
| แพคเกจอุปกรณ์ | TO | ปะรด | ||
| ความยาวคลื่น | L1 ((1271/1291/1311/1331) | L2 ((1295.56/1300.05/...) | ||
| ความแม่นยําของความยาวคลื่น | ± 1.0 nm | ± 0.5 nm | ||
| พลังการออก | ≥ 1.0mW | ≥ 8.0mW | ||
| ประเภทเครื่องเชื่อม | FC/APC (ตัวปรับอัตราส่วนอื่น ๆ สามารถปรับแต่งได้) | |||
| ความกว้างแบนด์ @ 3 dB | < 0.1 nm | |||
| ความกว้างแบนด์ @ 20 dB | < 0.5 nm | |||
|
ความมั่นคงของพลังงานออก (15 นาที) |
≤ ± 0.01 dB | |||
|
ความมั่นคงของพลังงานออก (8 ชั่วโมง) |
≤±0.05 dB | ≤±0.03 dB | ||
| SMSR | > 40 dB | |||
| อุปกรณ์ Temp | 0 °C +40 °C | |||
| อุณหภูมิการเก็บ | -30 °C+80 °C | |||
| ขนาด | 1U: 235mm W, 55mm H, 320mm D | 2U: 245 มิลลิเมตร W, 105 มิลลิเมตร H, 320 มิลลิเมตร D | ||
| น้ําหนัก | 3.0 กิโลกรัม | |||
หมายเหตุ: ชาซี 1U โดยทั่วไปใช้สําหรับผลิตพลังงานเท่ากันในสี่ทาง และชาซี 2U โดยทั่วไปใช้สําหรับผลิตพลังงานสี่ในหนึ่งและปรับได้
แนวคิดพื้นฐานของแหล่งแสง Lan WDM:
1จากจุดความยาวคลื่น: ความยาวคลื่นนิยามเป็น L1:1271/1291/1311/1331 nm และ L2:1295.56/1300.05/1304.58/1309.14 nm. การผสมความยาวคลื่นอื่น ๆ มีชื่อว่า L3, L4...
2จากรูปแบบการบรรจุของอุปกรณ์ปล่อยแสง, มันสามารถแบ่งออกเป็น: กลุ่มแรก L1, ซึ่งมีอุปกรณ์ coaxial และอุปกรณ์ butterfly การบรรจุ, และกลุ่มที่สอง L2,ซึ่งโดยทั่วไปเป็นบรรจุเครื่องมือกระพริกเรากําหนดอุปกรณ์แพ็คเกจโคอาชียัลเป็น UC8154-T (TO) และอุปกรณ์แพ็คเกจ Butterfly มีชื่อว่า UC8154-B (Butterfly)
3จากรูปแบบการออกสี่ระยะความยาวของคลื่นที่จะแบ่งออก: มีสี่ระยะความยาวของคลื่นแบ่งออกสี่ระยะความยาวของคลื่นและสี่ระยะความยาวของคลื่นออกสี่ทาง;เรากําหนดผลิตสี่ระยะทางสี่ทางเป็น UC8154 และผลิตสี่ระยะทางสี่ระยะทางเป็น UC8151.
